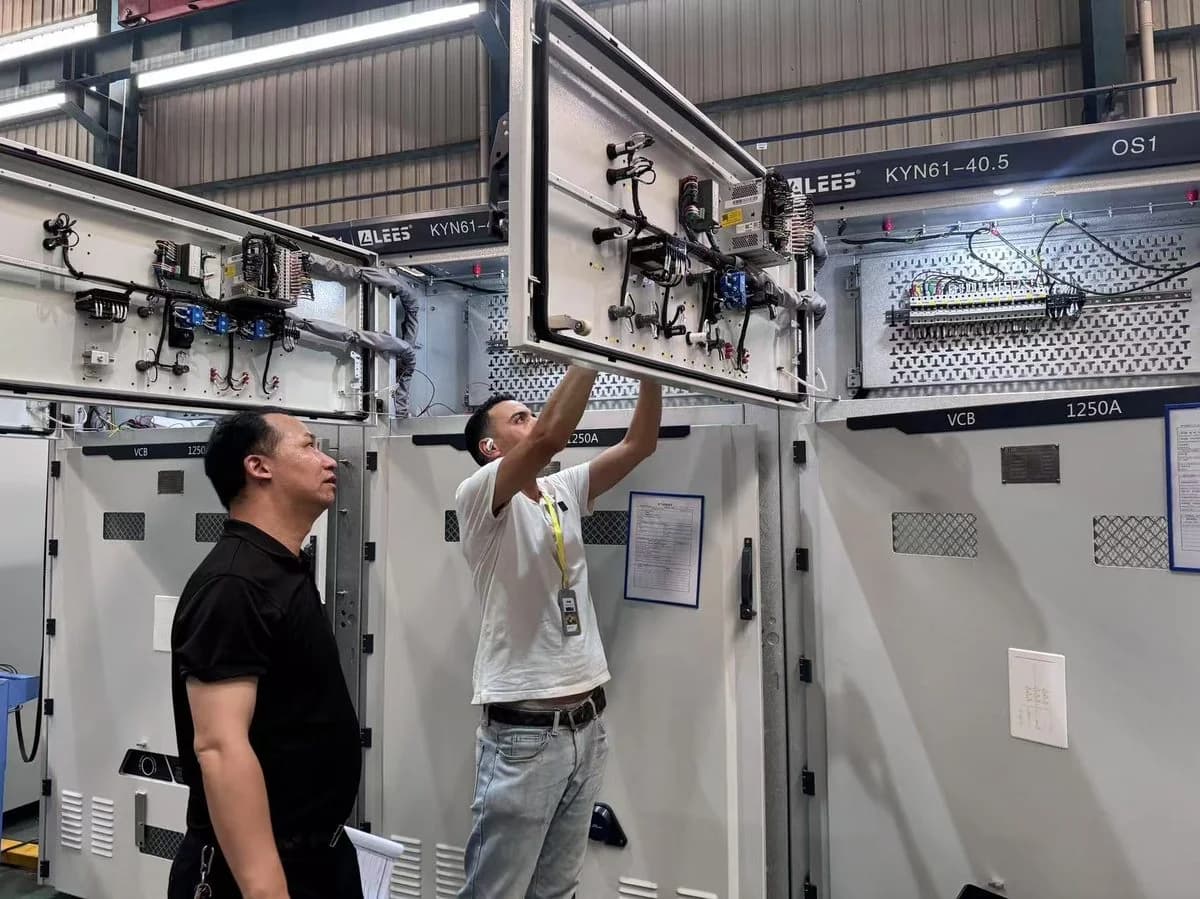

Supervision FAT des décharges partielles sur appareillage et GIS en Chine
Un certificat de décharges partielles pour de l’appareillage peut être techniquement exact et commercialement sans valeur en même temps — parce que le chiffre appartient à un objet que personne n’a nommé. Sinospect supervise les essais de DP sur GIS, appareillage blindé et cellules RMU en usine chinoise : procédure du fournisseur annotée avant le déplacement, étalonnage et plancher de bruit vérifiés sur la plateforme, objet d’essai consigné par niveau, motifs résolus en phase interprétés contre les classes de défauts réellement rencontrées, et nouvel essai supervisé après toute reprise touchant la géométrie.
- Classe d’équipement
- GIS et HGIS, appareillage MT blindé et sous enveloppe métallique, cellules RMU, interfaces appareillage–câble
- Méthode d’acceptation
- Mesure conventionnelle CEI 60270 ; UHF et acoustique réservés à la discrimination du bruit et à la localisation
- Base de spécification
- Votre spécification projet, lue face aux voies CEI 62271 et GB/T chinoises selon lesquelles l’appareillage est couramment construit et essayé en série
- Livrable d’engagement
- Rapport de supervision avec niveau de l’objet, captures de motifs, registre des défauts et matrice de nouveaux essais
Réponses rapides
Que couvre la supervision FAT des décharges partielles sur appareillage en Chine ?
Un ingénieur indépendant annote la procédure de DP du fournisseur avant le déplacement, puis assiste à l’essai en atelier : étalonnage du circuit de mesure complet, plancher de bruit de fond, séquence de tension, et amplitude mesurée lue contre la limite de l’objet réellement essayé. Les motifs résolus en phase sont interprétés contre des classes de défauts connues, et toute reprise déclenche un nouvel essai supervisé.
| Objet d’essai | Ce qu’un résultat propre prouve | Ce qu’il ne prouve pas |
|---|---|---|
| Isolateur ou composant seul, avant assemblage | Que le composant a quitté sa propre ligne de production sans défaut détectable | Rien sur la travée assemblée, les cloisons autour, ni les jonctions réalisées ensuite |
| Cloison ou sous-ensemble | L’isolation et la répartition de champ propres au sous-ensemble | Le circuit complet, les compartiments adjacents, ni l’interface câble |
| Module d’expédition ou travée complète | L’ensemble tel qu’essayé dans le circuit d’usine | L’environnement électromagnétique et mécanique de la rangée finale installée |
| Rangée installée sur site | L’état tel que construit après câblage et raccordement | Rien en FAT — ce niveau est une activité de site, pas d’usine |
Les limites publiées sont énoncées par objet et ne sont pas interchangeables entre niveaux. Un certificat qui ne nomme pas l’objet ne peut être lu contre aucune d’elles.
Quels défauts la DP révèle-t-elle sur appareillage qu’une FAT de routine ne voit pas ?
Les classes de défauts qui survivent à un contrôle visuel et à un essai de tenue diélectrique : particules métalliques libres créées à l’assemblage, pièces métalliques ayant perdu leur liaison de terre, protubérances sur surfaces actives ou d’enveloppe, vacuoles et délaminations dans l’isolation solide, et défauts d’exécution à l’interface câble. Chacune a une signature résolue en phase caractéristique — d’où l’importance de l’interprétation plutôt que d’une amplitude isolée.
| Classe de défaut | Origine typique dans une fabrication d’appareillage | Pourquoi l’amplitude seule induit en erreur |
|---|---|---|
| Particules métalliques mobiles ou sautillantes | Copeaux et fragments produits par perçage, taraudage et travaux d’assemblage dans l’enveloppe | L’activité est intermittente — une fenêtre de mesure courte peut la manquer entièrement |
| Décharge de potentiel flottant | Une pièce métallique ayant perdu son contact galvanique et amorçant sur un intervalle très faible | Tend à montrer forte amplitude et fort taux d’impulsions, lus à tort comme un artefact de mesure |
| Protubérances et pointes | Bavures, arêtes de conducteurs non arrondies et quincaillerie laissée dans la zone de champ élevé | Peut rester sous la limite à la tension d’essai tout en restant un site de croissance en service |
| Vacuoles, fissures et délaminations dans l’isolation solide | Supports, arbres de commande, traversées et pièces moulées | De petites vacuoles isolées peuvent s’amorcer plus tard que ne le permet une fenêtre d’essai de routine |
| Contamination de surface et exécution de l’interface câble | Résidus semi-conducteurs, ruban ou corps étrangers en zone de contrainte ; position du cône ; découpe d’écran | Des causes différentes produisent des motifs superficiellement proches et exigent une discrimination d’enveloppe, pas un chiffre |
01 · Périmètre
Quand une supervision DP sur appareillage justifie son coût
Les décharges partielles sont l’endroit où la qualité d’un appareillage est réelle ou ne l’est pas, et aussi celui où une usine dispose de la plus grande marge pour être techniquement exacte et concrètement inutile. Trois habitudes font les dégâts : essayer un composant et le rapporter comme si l’ensemble avait été reçu, laisser un instrument de dépistage tenir lieu de mesure étalonnée, et refermer un compartiment après reprise sans répéter l’essai. Aucune n’est une fraude ; les trois relèvent de l’économie ordinaire d’une usine. Un témoin qui comprend la mesure — et pas seulement quelqu’un présent pendant qu’elle se déroule — est ce qui transforme la ligne DP de votre certificat en une preuve défendable à la réception, devant un prêteur ou dans un litige.
Utile lorsque
- La commande porte sur du GIS, du HGIS, de l’appareillage MT blindé ou sous enveloppe métallique dont la spécification fixe une limite d’acceptation de DP.
- La procédure FAT du fournisseur n’indique pas à quel objet s’applique chaque limite — isolateur, cloison, travée ou module d’expédition.
- L’ensemble comprend des extrémités ou interfaces de câble, où les défauts d’exécution sont fréquents et achevés après les essais électriques.
- L’usine propose un dépistage TEV ou ultrasonore portatif à la place d’une mesure CEI 60270 étalonnée.
- Une unité précédente du même constructeur a produit des lectures marginales, instables ou inexpliquées.
- Une reprise a déjà eu lieu et personne n’a décidé par écrit ce qui doit être ré-essayé.
02 · Vérification
Ce que le témoin contrôle sur la plateforme d’essai
Point de contrôle
Annotation de la procédure avant FAT
Procédure FAT du fournisseur, plans approuvés, logique de verrouillage, liste TC/TT, conception de l’interface câble et limites de DP déclarées revues avant le déplacement ; la limite est rattachée à un niveau d’objet nommé, et les écarts entre ce que le contrat promet et ce que la procédure exécute réellement sont listés avant toute réservation de billet.
Point de contrôle
Identité et niveau de l’objet d’essai
Numéros de série et acheminement de production confirmés contre les unités achetées ; statut de l’article sur la plateforme — unité de production, présérie ou échantillon d’essai de type — établi et consigné, avec le niveau d’objet auquel la mesure appartiendra.
Point de contrôle
Étalonnage et plancher de bruit
Étalonnage du système de mesure complet dans le circuit d’essai complet supervisé au sens de la CEI 60270, répété après toute modification substantielle du montage, avec le niveau de bruit de fond consigné avant mise sous tension et contesté lorsqu’il approche la limite au point de vider un résultat conforme de son sens.
Point de contrôle
Mesure et interprétation des motifs
Paliers et durées de tension supervisés contre la séquence convenue ; comportement d’amorçage et d’extinction observé ; captures résolues en phase interprétées contre des classes de défauts connues, avec captures répétées plutôt qu’une capture d’écran unique lorsque la signature est instable.
Point de contrôle
Localisation, inspection interne et nouvel essai
Localisation corroborante UHF ou acoustique utilisée pour ramener une indication réelle à un compartiment ; preuves photographiques internes prises avant fermeture des compartiments ; toute reprise touchant la géométrie suivie d’un nouvel essai supervisé consigné face au résultat initial.
03 · Preuves
Preuves consignées pendant l’essai de DP supervisé
- Base d’essai et état de préparation
- Procédure FAT annotée avec niveau d’objet, limite, séquence de tension et conditions de mesure convenus par écrit avant la visite.
- Numéros de série, indices de plans et statut de production de l’unité sur la plateforme consignés.
- Références d’instruments, certificats d’étalonnage et conditions ambiantes — température, humidité, interférences externes — relevés au montage.
- Mesure supervisée
- Étalonnage du circuit et plancher de bruit de fond consignés avant mise sous tension, puis après toute modification substantielle du montage.
- Paliers de tension, durées et amplitudes mesurées consignés tels qu’observés, y compris lectures instables et essais répétés.
- Captures résolues en phase et tracés bruts conservés avec les notes de montage nécessaires pour les relire plus tard.
- Traitement des défauts et disposition
- Chaque indication consignée avec sa localisation, la classe de défaut à laquelle elle correspond, et son classement en décharge réelle ou interférence externe.
- Preuves photographiques internes des compartiments avant fermeture, lorsque l’accès le permet.
- Matrice de nouveaux essais montrant résultat initial, intervention et résultat après reprise — avec une déclaration de conformité distincte par niveau d’objet, jamais une phrase globale.
04 · Livrables
Livrables émis
Livrable
Pour · Ingénierie et achatsAnnotations avant FAT et plan de supervision
Commentaires sur la procédure DP du fournisseur et accord sur le niveau d’objet, la limite et la séquence — pour que la discussion sur les critères ait lieu avant l’essai, pas pendant.
Livrable
Pour · Ingénierie HT et relecteurs externesRapport de DP supervisé
Étalonnage, plancher de bruit, paliers de tension et amplitudes mesurées rattachés aux numéros de série, avec le niveau d’objet indiqué pour chaque résultat.
Livrable
Pour · IngénierieCaptures de motifs et index des preuves brutes
Captures résolues en phase, tracés et photographies de montage, indexés pour qu’un tiers puisse les relire sans avoir été dans la salle.
Livrable
Pour · Achats et fournisseurRegistre des défauts et matrice de nouveaux essais
Chaque indication avec sa classe de défaut probable et sa localisation, l’action corrective menée et le résultat supervisé après reprise.
Livrable
Pour · Achats et direction de projetRegistre des écarts contractuels
Là où la FAT exécutée diffère de ce que le contrat promettait — périmètre non réalisé, objets non essayés, preuves non produites — séparé du résultat technique.
05 · Risques réduits
Risques que ce contrôle ferme
Risque
Un résultat propre sur composant est présenté comme si la travée assemblée avait été reçue.
Comment le témoin le ferme
Le niveau d’objet est consigné pour chaque mesure et le rapport porte une déclaration de conformité distincte par niveau : une phrase d’acceptation globale devient impossible à écrire.
Risque
Une lecture de dépistage sur appareil portatif est proposée comme valeur d’acceptation.
Comment le témoin le ferme
L’acceptation reste tenue à la mesure CEI 60270 étalonnée ; les résultats de dépistage et UHF sont consignés pour ce qu’ils sont — localisation et discrimination du bruit, non des amplitudes étalonnées en pC.
Risque
Une interférence d’atelier est consignée comme défaut, ou un défaut réel écarté comme bruit.
Comment le témoin le ferme
Plancher de bruit, maîtrise du montage, captures répétées et interprétation résolue en phase servent à les séparer, avec le raisonnement écrit dans le rapport plutôt qu’affirmé.
Risque
Le circuit de mesure est étalonné une fois, puis le montage change et les chiffres dérivent.
Comment le témoin le ferme
L’étalonnage est supervisé dans le circuit complet et renouvelé après toute modification substantielle, chaque vérification étant consignée face aux mesures qu’elle couvre.
Risque
Un compartiment est ouvert pour reprise puis refermé sans répéter l’essai.
Comment le témoin le ferme
Le nouvel essai est traité comme obligatoire partout où géométrie, cloisons, traversées, extrémités ou écrans ont été touchés, et la matrice garde les deux résultats visibles.
Risque
L’interface câble — la partie le plus souvent finie après les essais électriques — n’est jamais couverte.
Comment le témoin le ferme
Le périmètre indique explicitement quelles interfaces étaient dans l’objet essayé et lesquelles restent pour le site, pour que personne ne suppose que l’autre essai a prouvé ce qu’aucun n’a essayé.
06 · Ressources de référence
Voir aussi
- Service · Supervision des essais de DP en FATLe périmètre général de supervision DP pour transformateurs, transformateurs de mesure et câbles HT, centré sur la crédibilité de la mesure.
- Service · Supervision FAT d’appareillage et d’armoiresLe périmètre complet appareillage : construction, câblage, essais diélectriques, verrouillages et fonctions de protection.
- Service · Réception usine (FAT) en ChineLe service FAT parent — la supervision DP s’exécute en général dans ce périmètre plus large.
- Ressource · Essais de décharges partielles en FATLe guide de spécification : quand la DP relève de la FAT et ce que consigne un résultat crédible.
- Ressource · Guide de la réception usineLe guide FAT complet : séquence, preuves et décision de libération.
- Secteur · ÉnergieComment Sinospect accompagne les acheteurs du secteur énergie, de la fourniture à l’inspection et à la livraison.
07 · Questions
Questions fréquentes
Quelle différence avec la supervision générale des essais de DP ?
La supervision générale vérifie que la mesure elle-même est crédible — étalonnage, bruit, séquence de tension, bonne limite — pour toute classe d’équipement. Ce périmètre y ajoute la couche propre à l’appareillage : quel objet de l’ensemble a réellement été essayé, si le motif résolu en phase correspond à une classe de défaut connue en GIS et en appareillage blindé, et ce qui doit être ré-essayé une fois un compartiment ouvert. Pour des transformateurs ou des câbles, le périmètre général est la bonne page ; pour de l’appareillage, celle-ci ajoute la partie qui décide si un chiffre propre signifie quelque chose.
Un contrôle TEV ou ultrasonore portatif peut-il remplacer une mesure CEI 60270 ?
Non, et le traiter comme un substitut est l’erreur technique la plus fréquente sur ce sujet. Les appareils portatifs de tension transitoire de terre et les sondes ultrasonores sont des outils de dépistage et de tendance : l’amplitude TEV varie avec la mise à la terre de l’enveloppe et la réponse ultrasonore varie avec le trajet entre la source et le capteur, si bien qu’aucun des deux ne fournit une valeur comparable à une limite d’acceptation exprimée en picocoulombs. La mesure conventionnelle selon la CEI 60270 est la méthode étalonnée en charge apparente, et c’est sur elle que l’acceptation doit reposer.
La mesure UHF est-elle utile sur GIS si elle n’est pas étalonnée en picocoulombs ?
Oui — pour ce qu’elle sait faire. La détection UHF est sensible et relativement immune au bruit électrique d’une usine en activité, ce qui la rend précieuse pour décider si une indication est une décharge réelle ou une interférence, et pour cerner le compartiment d’origine. Ce qu’elle ne fournit pas, c’est une amplitude étalonnée en pC : elle appuie le résultat CEI 60270 au lieu de le remplacer. Le rapport de supervision indique quelle méthode a produit la valeur d’acceptation et laquelle a produit la localisation.
L’usine dit que les isolateurs ont déjà passé un essai de DP de série. Est-ce suffisant ?
Cela dépend entièrement de ce que le contrat a acheté. Un essai de série sur un isolateur seul avant assemblage prouve le composant ; il ne prouve ni la cloison, ni la travée assemblée, ni le module d’expédition — et certainement pas le compartiment câble, en général terminé après les essais électriques. Le témoin consigne explicitement le niveau de l’objet d’essai et refuse une phrase d’acceptation globale qui se lirait comme si un seul résultat propre les couvrait tous.
Que se passe-t-il après la découverte d’un défaut et l’ouverture d’un compartiment ?
Ouvrir un compartiment modifie la géométrie dont dépend le comportement des décharges : le résultat précédent ne s’applique plus à l’objet repris. Le périmètre traite le nouvel essai après intervention comme obligatoire partout où cloisons, traversées, extrémités, écrans ou géométrie des conducteurs ont été touchés, et consigne côte à côte résultat initial, intervention et résultat après reprise, au lieu de remplacer le premier chiffre par le second.
08 · Pour démarrer
Quoi envoyer — commencez avec ce que vous avez
La procédure FAT du fournisseur est le document le plus utile, car c’est là que se loge en général l’ambiguïté sur le niveau d’objet. Une spécification, voire l’offre, suffit pour démarrer.
Procédure FAT ou plan d’essais du fournisseur
Le document qui régira la journée — celui qui est annoté avant le déplacement.
Spécification et limites de DP déclarées
La limite fixée par votre contrat et l’objet auquel elle s’applique, ou la norme à laquelle il renvoie.
Schéma unifilaire et plan d’ensemble
Ce que l’ensemble est censé être, afin d’identifier l’objet essayé par rapport à lui.
Conception de l’interface câble, le cas échéant
Extrémités et accessoires, pour que le périmètre dise ce que l’essai en usine peut atteindre ou non.
Fabricant, quantités et fenêtre d’essais prévue
Où se trouve la plateforme et quand les unités y arrivent, pour intervenir avant la pression d’expédition.
Des informations partielles conviennent. Sinospect confirme la limite applicable, le niveau d’objet et ce qui manque avant tout engagement.
Placez un témoin indépendant sur votre essai de DP appareillage
Envoyez la procédure FAT ou la spécification, le type d’appareillage et la fenêtre d’essais prévue. Sinospect répond sous un jour ouvré avec le périmètre de supervision proposé, les points d’annotation déjà visibles dans la procédure, un devis et la première date d’intervention possible.
