Observation des essais de décharges partielles (DP) à la réception en usine (FAT) en Chine
La mesure des décharges partielles peut révéler des défauts d’isolation qu’un essai de tenue ne met pas en évidence. Sur une commande contractée directement par l’acheteur, l’ingénieur Sinospect observe la mesure en usine chinoise comme représentant indépendant : étalonnage du circuit vérifié, bruit de fond consigné, séquence de tension respectée et niveau lu face à la limite contractuelle applicable. Lorsque Sinospect fournit l’équipement, ces contrôles relèvent du contrôle qualité exercé par Sinospect auprès de son fournisseur et tout témoin indépendant ou organisme accrédité requis reste distinct.
- Base de mesure
- Édition CEI 60270 désignée par le projet ; limites selon la norme produit approuvée ou votre spécification
- Classe d’équipement
- Transformateurs, appareillage MT/HT et sous gaz, transformateurs de mesure, câbles HT
- Où cela se déroule
- Plateformes d’essais des fabricants et laboratoires HT en Chine
- Livrable d’engagement
- Relevé de DP observé dans un rapport FAT signé, avec recommandation de libération
Réponses rapides
Que couvre l’observation indépendante des essais de DP pendant une FAT en Chine ?
Sur un achat direct, le témoin indépendant vérifie l’étalonnage du circuit et le bruit de fond, confirme la séquence de tension face au protocole projet approuvé, observe la mesure et consigne le niveau de DP face à la limite contractuelle avec les numéros de série essayés. Sur une fourniture Sinospect, ces contrôles relèvent du contrôle qualité exercé par Sinospect auprès de son fournisseur ; tout témoin indépendant requis reste distinct.
| Point de vérification | Ce qui est contrôlé | Pourquoi cela décide de la crédibilité |
|---|---|---|
| Étalonnage du circuit | Étalonnage selon l’édition CEI 60270 désignée par le projet, réalisé sur le montage d’essai réel | Un circuit non étalonné rend la lecture en picocoulombs sans signification |
| Bruit de fond | Niveau de bruit mesuré et consigné avant l’essai | Un bruit proche de la limite peut masquer ou simuler une conformité |
| Séquence de tension | Tensions de pré-contrainte et de mesure, durées et paliers selon la norme ou le protocole | Une DP à la mauvaise tension ne prouve rien sur le critère d’acceptation |
| Niveau relevé vs limite | Amplitude de DP lue face à la limite de cette classe d’équipement et de la spécification | Le verdict doit référencer la bonne limite, pas une limite générique |
| Identité de l’unité | Numéros de série et plaque rattachés à l’enregistrement de mesure | Le résultat doit appartenir à l’unité que vous libérez |

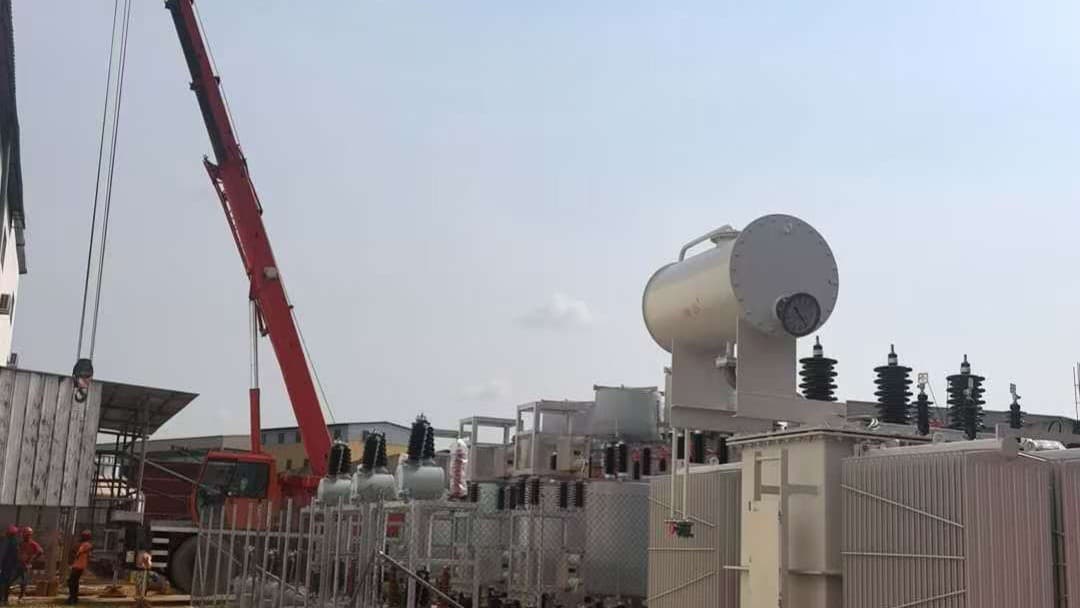

Quels équipements de Chine appellent une DP observée à la FAT ?
Les équipements dont la norme applicable ou la spécification d’achat fixe une limite de DP : transformateurs de puissance et de distribution, appareillage MT et HT y compris sous enveloppe à gaz, transformateurs de mesure, et systèmes de câbles HT et leurs accessoires. Pour ces classes, la DP révèle les vides, contaminations et défauts d’exécution qui survivent à un essai de tenue réussi/échoué.
| Classe d’équipement | Ce que la DP révèle avant expédition |
|---|---|
| Transformateurs de puissance et de distribution | Vides, humidité et défauts d’assemblage dans le système d’isolation |
| Appareillage MT/HT et sous enveloppe à gaz | Cavités, particules et points de contrainte dans l’isolation solide ou gazeuse |
| Transformateurs de mesure | Qualité d’exécution de l’isolation sur des unités qui gardent la mesure et la protection |
| Câbles HT et accessoires | Exécution de l’isolation et des accessoires préfabriqués avant pose |
01 · Périmètre
Quand la mesure de DP observée est le bon contrôle
Un essai de tenue répond à une seule question — l’isolation a-t-elle survécu à cette tension pendant cette minute. La mesure de DP peut révéler un défaut actif susceptible d’évoluer en service. Parce que le résultat est une mesure sensible et non une contrainte survécue, tout dépend des conditions : étalonnage, bruit, séquence de tension et lecture de la bonne limite. C’est pourquoi les spécifications font de la DP un point d’arrêt observé — et pourquoi le témoin doit comprendre la mesure, pas seulement y assister. Si votre contrat fixe une limite de DP pour des transformateurs, de l’appareillage, du GIS ou des câbles d’un fabricant chinois, l’observation rend cette limite contractuelle vérifiable.
Utile lorsque
- La norme produit ou la spécification d’achat fixe une limite d’acceptation de DP pour les unités commandées.
- Transformateurs, appareillage MT/HT, GIS, transformateurs de mesure ou câbles HT sont achetés pour un projet où la défaillance d’isolation est intolérable.
- Une unité, un fournisseur ou une usine a un historique de résultats de DP limites ou de certificats complaisants.
- La limite, la tension d’essai ou la pratique de mesure diffère entre la routine du fournisseur et votre spécification.
- Un prêteur, un assureur, un EPC ou un client final exige une preuve indépendante derrière la ligne DP du certificat d’essai.
- Vos propres ingénieurs HT couvrent au mieux la première unité, et la commande en compte beaucoup.
02 · Maîtrise et preuves
Ce que le témoin contrôle au point d’arrêt DP
Point de contrôle
Base d’essai et accord sur la limite
La limite de DP applicable, la séquence de tension et les conditions de mesure confirmées par écrit avant la visite — depuis la norme produit, la spécification d’achat ou le protocole FAT convenu, selon ce qui gouverne.
Point de contrôle
Étalonnage du circuit de mesure
Étalonnage selon l’édition CEI 60270 désignée par le projet, observé sur le montage réel, avec enregistrement et charge injectée avant toute mesure comptabilisée.
Point de contrôle
Vérification du bruit de fond
Le niveau de bruit de fond mesuré et consigné avant mise sous tension — et contesté lorsqu’il s’approche suffisamment de la limite pour masquer un résultat réel.
Point de contrôle
Séquence de tension et mesure
Paliers de pré-contrainte et de mesure, durées et amplitudes de DP relevées observés face à la séquence convenue ; lectures instables ou limites consignées telles qu’observées.
Point de contrôle
Résultat, identité et disposition
Le niveau mesuré lu face à la bonne limite, rattaché aux numéros de série essayés ; les dépassements consignés comme non-conformités avec la réponse du fournisseur et le nouvel essai observé suivi jusqu’à clôture.
Preuves examinées
Preuves consignées pendant la mesure de DP observée
- Base de mesure
- Clauses de norme applicables, limites de la spécification, séquence de tension et conditions de mesure convenues et documentées avant l’essai.
- Montage de la plateforme, références des instruments et certificats d’étalonnage du laboratoire notés.
- Périmètre précisant les unités, les mesures et les résultats établis pendant la FAT.
- Relevés observés
- Étalonnage du circuit et bruit de fond consignés sur le montage, avant mise sous tension.
- Paliers de tension, durées et amplitudes de DP consignés tels qu’observés, numéros de série photographiés sur la plateforme.
- Anomalies — lectures instables, excursions de bruit, essais répétés — captées en temps réel.
- Disposition et libération
- Dépassements consignés avec niveau mesuré, limite, palier de tension et réponse du fournisseur.
- Nouveaux essais observés après séchage, reprise ou réparation, consignés selon les mêmes critères.
- Recommandation — libération, attente ou nouvel essai — consignée comme entrée de la décision prévue au contrat, dans le rapport FAT signé.
03 · Livrables
Livrables émis
Livrable
Pour · Ingénierie et achatsPlan d’observation DP
Limite convenue, séquence de tension, conditions de mesure et périmètre avant la visite.
Livrable
Pour · Ingénierie HT et relecteurs externesRelevé de mesure DP observé
Étalonnage, bruit de fond, paliers de tension et niveaux de DP relevés, rattachés aux numéros de série — la preuve derrière la ligne du certificat.
Livrable
Pour · IngénieriePreuves photo et de montage
Le montage d’essai, les instruments et l’identité des unités documentés sur la plateforme.
Livrable
Pour · Achats et fournisseurJournal des non-conformités et nouveaux essais
Dépassements et résultats limites suivis via la réponse du fournisseur, la correction et le nouvel essai observé.
Livrable
Pour · Achats et financeRecommandation de libération
Libération, attente ou nouvel essai — le point d’arrêt DP résolu en recommandation écrite pour la décision contractuelle d’expédition et de paiement.
04 · Risques maîtrisés
Risques maîtrisés
Risque
Le certificat affiche un chiffre conforme en picocoulombs mesuré sur un circuit non étalonné ou non vérifié.
Mesure de maîtrise
Le témoin vérifie et consigne l’étalonnage sur le montage réel, selon l’édition CEI 60270 désignée par le projet, avant la mesure.
Risque
Un bruit de fond proche de la limite masque une activité de décharge réelle.
Mesure de maîtrise
Le bruit est mesuré et consigné d’abord ; un plancher de bruit qui compromet la limite est contesté avant que l’essai ne se poursuive.
Risque
La DP est mesurée à une tension plus clémente ou une séquence raccourcie par rapport à la norme.
Mesure de maîtrise
Les paliers et durées sont observés face à la séquence convenue, et les écarts sont consignés comme non-conformités.
Risque
Une lecture limite ou instable devient un chiffre propre au moment d’atteindre le certificat.
Mesure de maîtrise
Les lectures sont consignées telles qu’observées pendant l’essai, y compris l’instabilité et les essais répétés — le relevé s’écrit sur la plateforme.
Risque
Le résultat conforme appartient à une autre unité, ou à une référence d’essai de type, tandis que les unités expédiées restent à essayer.
Mesure de maîtrise
Les numéros de série sont photographiés et rattachés à chaque mesure ; chaque unité dotée d’un point d’arrêt DP obtient son propre relevé.
Risque
Une DP élevée passe pour « variation normale » et devient une défaillance d’isolation en service.
Mesure de maîtrise
Les dépassements sont consignés avec la limite et la réponse du fournisseur, et portent une recommandation d’attente jusqu’au nouvel essai réussi.
05 · Ressources de référence
Voir aussi
- Ressource · Décharges partielles à la FATLe guide du prescripteur : quand la DP appartient à la FAT, sa différence à la SAT, et ce qu’un résultat crédible consigne.
- Service · Réception en usine (FAT) en ChineLe service FAT parent — l’observation DP s’inscrit en général dans ce périmètre observé plus large.
- Service · Observation de la FAT de transformateursLe périmètre transformateur complet : essais individuels, accessoires, documentation et libération.
- Service · Décharges partielles sur appareillage et GISLe volet propre à l’appareillage : quel objet de l’ensemble a été essayé, et les classes de défauts qu’un motif résolu en phase permet de distinguer.
- Service · Observation de la FAT d’appareillage et d’armoiresLe périmètre frère pour appareillage BT/MT et armoires, où la DP s’applique aux ensembles MT.
- Ressource · Liste de contrôle de réception en usine (FAT)La liste de contrôle FAT en douze sections, téléchargeable en PDF imprimable.
- Secteur · ÉnergieComment Sinospect accompagne les acheteurs du secteur énergie, de la fourniture à la livraison.
06 · Questions
Questions fréquentes
Quand la mesure de DP appartient-elle à une FAT pour de l’équipement de Chine ?
Lorsque la norme produit ou votre spécification d’achat l’exige — typiquement pour les transformateurs de puissance, l’appareillage MT/HT, les ensembles sous gaz et les systèmes de câbles HT, où la qualité d’exécution de l’isolation décide de la durée de vie. Si la DP est spécifiée, elle doit être un point d’arrêt observé de la FAT, avec limite, tension d’essai et conditions de mesure convenues par écrit au préalable.
Qu’est-ce qui rend un résultat de DP crédible, au-delà d’un chiffre sur un certificat ?
Quatre points sont vérifiés sur la plateforme : le circuit est étalonné selon l’édition CEI 60270 désignée par le projet, sur le montage réel ; le bruit de fond est mesuré ; la séquence de tension suit le protocole approuvé ; et le niveau de DP est lu face à la limite contractuelle de l’équipement. Le rapport consigne cette base au lieu de traiter le certificat seul comme preuve d’acceptation.
Quels instruments sont utilisés pour les essais de DP ?
Les mesures de DP sont réalisées avec les instruments étalonnés du fabricant ou du laboratoire. Sur une commande contractée directement par l’acheteur, Sinospect peut spécifier et organiser les essais de DP, puis y assister comme représentant indépendant en Chine. Lorsque Sinospect fournit l’équipement HT, ce même travail relève du contrôle qualité exercé par Sinospect auprès de son fournisseur ; tout témoin indépendant ou organisme accrédité exigé par le contrat est désigné séparément.
Que se passe-t-il si le niveau de DP dépasse la limite pendant l’essai observé ?
Le dépassement est consigné avec le niveau mesuré, la limite applicable, le palier de tension et le bruit de fond, et enregistré comme non-conformité. Les réponses habituelles du fournisseur — localisation de la source, séchage, reprise, réparation puis nouvel essai — sont suivies, et le nouvel essai observé doit satisfaire les mêmes critères. Une DP élevée justifie normalement une recommandation d’attente. Sur une commande contractée directement par l’acheteur, celui-ci prend la décision de libération selon son contrat. Lorsque Sinospect fournit l’équipement, Sinospect consigne une conclusion motivée dans le cadre du contrôle qualité exercé par Sinospect auprès de son fournisseur ; l’acceptation par l’acheteur et toute conséquence sur le paiement ou l’expédition suivent le contrat signé.
L’observation de la DP peut-elle être combinée avec celle du reste de la FAT ?
Oui, et c’est la forme efficace. La DP est un point d’arrêt à l’intérieur du périmètre FAT plus large — contrôles d’identité, essais individuels, fonction et revue documentaire. Une seule visite observée couvre tout le protocole convenu ; cette page existe parce que la DP est le point où la vérification indépendante des conditions de mesure compte le plus.
07 · Pour démarrer
Quoi envoyer — commencez avec ce que vous avez
La spécification d’achat et la classe d’équipement suffisent pour démarrer ; la limite et la séquence de DP sont confirmées depuis la norme applicable lorsque vos documents ne les énoncent pas.
Spécification d’achat ou fiche technique
Classe d’équipement, caractéristiques et normes d’achat des unités.
Exigence de DP, si énoncée
La limite, la tension d’essai et les conditions de mesure fixées par votre contrat — ou la norme à laquelle il renvoie.
Protocole FAT ou plan d’essais, s’il existe
La place de la DP dans la séquence globale, pour qu’une seule visite observe tout le point d’arrêt.
Bon de commande et coordonnées du fabricant
Unités, quantités et emplacement de la plateforme, pour organiser la visite.
Fenêtre de disponibilité prévue
Quand le fabricant prévoit les unités sur la plateforme, pour réserver l’observation avant la pression d’expédition.
Transmettez les documents disponibles. Sinospect confirme la limite et la séquence applicables, et ce qui manque.
