Supervision de la réception usine (FAT) de transformateurs en Chine

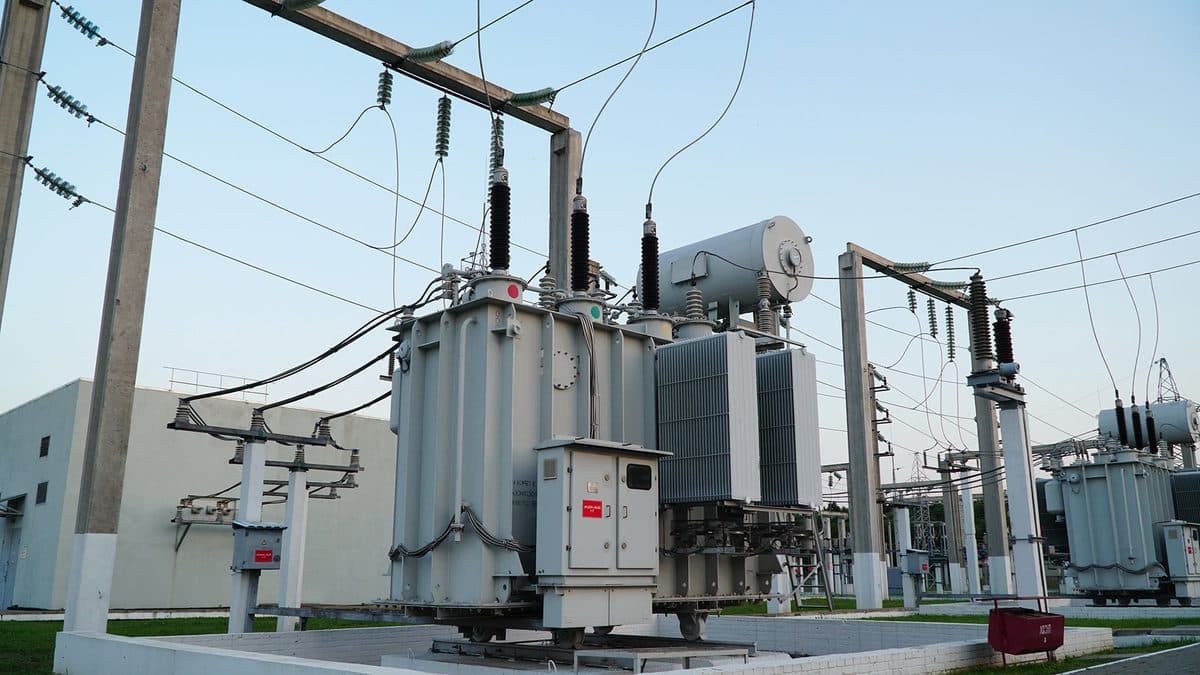

Un transformateur qui lâche sur site, c’est un décuvage, un transport ou une indisponibilité — la classe de défaut la plus coûteuse qu’un acheteur d’équipement puisse importer. Sur une commande contractée directement par l’acheteur, Sinospect peut superviser la FAT de façon indépendante chez le fabricant chinois selon la spécification et le protocole acheteur. Lorsque Sinospect fournit l’équipement, les mêmes vérifications relèvent du contrôle qualité fournisseur, et tout témoin indépendant ou organisme accrédité requis reste distinct. Dans les deux modèles, essais, DP ou échauffement spécifiés, accessoires, certificats et écarts sont consignés avant expédition.
- Classe d’équipement
- Transformateurs de puissance et de distribution, immergés et secs
- Base d’essai
- Série CEI 60076 ou norme contractuelle, plus votre spécification d’achat
- Où cela se déroule
- Plateformes d’essais des fabricants de transformateurs en Chine
- Livrable d’engagement
- Achat direct : rapport de témoin indépendant signé ; fourniture Sinospect : dossier QA/QC fournisseur. Les deux incluent un journal des non-conformités et une recommandation de libération
Réponses rapides
Que couvre la supervision FAT d’un transformateur selon le modèle de commande ?
Sur une commande contractée directement par l’acheteur, un ingénieur indépendant assiste à la FAT, vérifie l’identité des unités, supervise les essais convenus, contrôle le changeur de prises et les accessoires, revoit les certificats et émet un rapport signé ; la libération reste à l’acheteur. Lorsque Sinospect fournit l’équipement, les mêmes vérifications relèvent du contrôle qualité fournisseur, tandis que tout témoin indépendant ou organisme accrédité requis reste distinct et que l’autorité de réception reste celle du contrat.
| Groupe d’essais | Ce qui est supervisé | Base d’acceptation |
|---|---|---|
| Identité et construction | Plaque signalétique, numéros de série, données de la plaque, plans, accessoires et équipements | Bon de commande et plans approuvés |
| Essais électriques individuels | Rapport et groupe de couplage, résistance des enroulements, pertes, impédance, tenue diélectrique, résistance d’isolement | Série CEI 60076 ou norme contractuelle, plus la spécification d’achat |
| Essais spéciaux et de type si commandés | Décharges partielles, échauffement, niveau sonore et autres essais contractuels | Limites de la norme produit ou spécification plus stricte de l’acheteur |
| Fonction et protection | Manœuvres du changeur de prises, Buchholz, indicateurs de température, dispositifs de protection et d’alarme | Protocole FAT et procédures du fabricant |
| Documentation | Certificats d’essai, analyses d’huile, références d’étalonnage, manuels et modifications as-built | Liste documentaire du contrat |
Pourquoi superviser la FAT d’un transformateur plutôt que d’accepter le certificat d’usine ?
Parce qu’une défaillance de transformateur découverte sur site est l’un des défauts les plus coûteux qu’un acheteur puisse importer : la réparation signifie décuvage, transport ou indisponibilité. Sur une commande contractée directement par l’acheteur, la supervision indépendante vérifie valeurs, étalonnage et unité exacte avant expédition. Lorsque Sinospect fournit l’équipement, ces vérifications sont consignées comme contrôle qualité fournisseur ; tout dossier indépendant exigé par l’équipe projet, l’assureur ou le prêteur doit provenir du témoin ou de l’organisme accrédité désigné séparément.
| Question | Certificat seul | FAT supervisée |
|---|---|---|
| L’unité exacte de votre commande a-t-elle été essayée ? | Affirmé par l’usine | Vérifié sur plateforme face à la plaque et aux numéros de série |
| Les conditions d’essai et l’étalonnage étaient-ils valables ? | Invisible | Références d’instruments et montage consignés |
| Que s’est-il passé lors des essais ratés ? | Généralement invisible | Non-conformités consignées avec réponse du fournisseur et nouvel essai supervisé |
| Existe-t-il une base de libération avant expédition ? | Faible | Rapport de supervision signé avec recommandation : libération, attente ou nouvel essai |
01 · Périmètre
Quand la supervision FAT d’un transformateur est le bon contrôle
Un transformateur concentre le risque électrique d’un projet dans une seule cuve : isolation, enroulements et accessoires deviennent invisibles dès l’expédition, et toute vérification sérieuse après départ coûte une grue, une indisponibilité, ou les deux. La FAT est le moment où la preuve mesurée reste économique. La supervision indépendante convient à une commande contractée directement par l’acheteur lorsque l’unité est critique, que le contrat fixe des critères ou que les ingénieurs de l’acheteur ne peuvent pas se déplacer. Lorsque Sinospect fournit le transformateur, ces vérifications relèvent de son contrôle qualité fournisseur et tout témoin indépendant ou organisme accrédité exigé au contrat reste distinct. Pour des accessoires ou pièces, une inspection pré-expédition est en général le bon niveau.
Utile lorsque
- Une commande de transformateurs de puissance ou de distribution comporte des essais individuels, de type ou spéciaux contractuels à démontrer avant libération.
- Décharges partielles, échauffement ou mesures de pertes conditionnent l’acceptation, des pénalités ou la capitalisation des pertes.
- Le planning du projet ne peut pas absorber une unité défaillante découverte à la mise sous tension, sans voie de réparation réaliste sur site.
- Un prêteur, un assureur, un EPC ou un client final exige un dossier d’essais indépendant côté usine avant paiement ou expédition.
- Vos ingénieurs ne peuvent pas se rendre à l’usine chinoise, ou seulement pour la première unité d’une série.
- Le certificat du fournisseur est la seule preuve proposée et la valeur de la commande rend cela inacceptable.
02 · Vérification
Ce que le témoin contrôle sur la plateforme d’essais
Point de contrôle
Base d’essai, protocole et préparation
Spécification d’achat, protocole FAT convenu, disponibilité de la plateforme, liste des instruments et références d’étalonnage confirmés avant la visite — avec le périmètre des essais individuels, de type et spéciaux énoncé, pour que l’acheteur sache exactement ce que la FAT prouvera et ne prouvera pas.
Point de contrôle
Identité de l’unité et conformité de construction
Données de plaque, numéros de série, plans approuvés, traversées, radiateurs, conservateur, boîtes à câbles et accessoires vérifiés face au bon de commande avant le début des essais.
Point de contrôle
Essais électriques individuels supervisés
Rapport de transformation et groupe de couplage, résistance des enroulements, pertes à vide et en charge, impédance de court-circuit, tenue diélectrique et résistance d’isolement supervisés, valeurs mesurées consignées face aux limites de la norme contractuelle et de la spécification.
Point de contrôle
Essais spéciaux lorsque le contrat l’exige
Mesure des décharges partielles (étalonnage, bruit de fond, séquence de tension et niveau relevé), essai d’échauffement, niveau sonore et autres essais de type ou spéciaux commandés, supervisés face aux limites de la norme produit ou de l’acheteur.
Point de contrôle
Accessoires, protection et documentation
Manœuvres du changeur de prises sur sa plage, Buchholz et dispositifs de pression, indicateurs de température, alarmes et protections vérifiés le cas échéant ; certificats d’essai, analyses d’huile, références d’étalonnage et manuels revus pendant que l’unité est encore sur la plateforme.
03 · Preuves
Preuves consignées pendant la FAT supervisée
- Base d’essai et préparation
- Bon de commande, spécification, plans approuvés, protocole FAT et critères d’acceptation vérifiés avant la supervision.
- Préparation du fournisseur confirmée : unité complète, plateforme réservée, instruments identifiés avec références d’étalonnage, ingénieurs d’essai désignés.
- Périmètre des essais individuels, de type et spéciaux, avec exclusions, documenté face au contrat.
- Relevés supervisés
- Identité de l’unité photographiée et rattachée au dossier : plaque, numéros de série, équipements principaux.
- Chaque essai supervisé consigné avec valeurs mesurées, conditions d’essai, références d’instruments et verdict face à la limite d’acceptation.
- Écarts, nouveaux essais et explications du fournisseur captés en temps réel, avec preuves photo ou vidéo utiles.
- Disposition et libération
- Non-conformités consignées avec sévérité, exigence de référence, réponse du fournisseur et échéance de clôture.
- Résultats des nouveaux essais supervisés et documents corrigés captés lorsque les écarts se ferment avant libération.
- Recommandation — libération, libération avec réserves, attente ou nouvel essai — préparée pour la décision de l’acheteur.
04 · Livrables
Livrables émis
Livrable
Pour · Achats et ingénieriePlan de supervision et note de préparation
Le périmètre convenu, la base d’essai et l’état de préparation avant la visite — pour qu’une unité non prête soit détectée avant le déplacement, pas sur la plateforme.
Livrable
Pour · Ingénierie, projet et relecteurs externesRapport de supervision FAT transformateur signé
Essais supervisés avec valeurs mesurées, limites d’acceptation, références d’instruments et verdicts, rattachés aux numéros de série.
Livrable
Pour · Ingénierie et exploitationDossier de preuves photo et mesures
Preuves visuelles et mesurées traçables, liées aux étapes d’essai, aux numéros de série et aux non-conformités.
Livrable
Pour · Achats et fournisseurJournal des non-conformités et nouveaux essais
Chaque échec ou écart classé, relié à son exigence, suivi via la réponse du fournisseur, le nouvel essai supervisé et la clôture.
Livrable
Pour · Achats et financeRecommandation de libération
Libération, libération avec réserves, attente ou nouvel essai — une recommandation concrète pour la décision contractuelle de paiement et d’expédition ; elle ne remplace pas l’acceptation contractuelle de l’acheteur.
05 · Risques réduits
Risques que ce contrôle ferme
Risque
Le certificat d’usine affiche des résultats propres, mais les essais ratés et les ajustements intermédiaires n’apparaissent jamais sur le papier.
Comment le témoin le ferme
Le témoin assiste à la séquence réelle : essais ratés, ajustements et reprises sont consignés avec leurs valeurs, pas résumés après coup.
Risque
Les résultats sont authentiques mais appartiennent à une autre unité, à une référence d’essai de type ou à un numéro de série antérieur.
Comment le témoin le ferme
Chaque valeur supervisée est rattachée à la plaque et aux numéros de série des unités de votre commande, photographiés sur la plateforme.
Risque
DP ou pertes passent sur le papier face à une mauvaise limite, une mauvaise séquence de tension ou un circuit non étalonné.
Comment le témoin le ferme
Limite d’acceptation, séquence de tension, étalonnage du circuit et bruit de fond sont vérifiés et consignés avant que la mesure ne compte.
Risque
Accessoires, protections ou changeur de prises arrivent sur site non essayés, la FAT s’étant limitée aux essais électriques.
Comment le témoin le ferme
Changeur de prises, Buchholz, indicateurs de température, alarmes et accessoires commandés sont manœuvrés et consignés le cas échéant dans le périmètre supervisé.
Risque
Des lacunes documentaires — analyses d’huile, références d’étalonnage, modifications as-built — émergent des mois plus tard à la mise en service.
Comment le témoin le ferme
Le dossier documentaire est revu pendant que l’unité est encore à l’usine ; les manques sont consignés comme points ouverts avec responsables avant libération.
Risque
L’acheteur paie et libère sur un « tout est conforme » verbal et hérite du litige après expédition.
Comment le témoin le ferme
Le rapport signé et la recommandation donnent une base écrite pour payer, suspendre ou exiger un nouvel essai — avant que l’unité ne parte.
06 · Ressources de référence
Voir aussi
- Service · Réception usine (FAT) en ChineLe service FAT parent : périmètre, points de contrôle et livrables pour toute classe d’équipement.
- Service · Supervision des essais de DP à la FATLe périmètre spécialisé lorsque la mesure des décharges partielles conditionne l’acceptation.
- Service · Supervision FAT d’appareillage et d’armoiresLe périmètre frère pour appareillage BT/MT, armoires de commande et ensembles montés en usine.
- Ressource · Décharges partielles à la FATLe guide du prescripteur : quand la DP appartient à la FAT et ce qu’un résultat crédible consigne.
- Ressource · Checklist de réception usine (FAT)La checklist FAT en douze sections, téléchargeable en PDF imprimable.
- Secteur · ÉnergieComment Sinospect accompagne les acheteurs du secteur énergie, de la fourniture à la livraison.
07 · Questions
Questions fréquentes
Quels essais de transformateur sont supervisés pendant une FAT en Chine ?
Le périmètre supervisé suit votre spécification d’achat et le protocole FAT convenu. Pour les transformateurs de puissance et de distribution, cela couvre en général les essais individuels de la CEI 60076 ou de la norme contractuelle équivalente : rapport de transformation et groupe de couplage, résistance des enroulements, pertes à vide et courant à vide, pertes en charge et impédance de court-circuit, tenue diélectrique appliquée et induite, et résistance d’isolement. La mesure des décharges partielles, l’essai d’échauffement, le niveau sonore ou d’autres essais de type et spéciaux sont supervisés lorsque votre contrat l’exige pour les unités commandées.
Le rapport d’essai du fabricant ne suffit-il pas, sans témoin ?
Un certificat d’usine énonce des résultats ; il ne prouve ni les conditions d’essai, ni l’étalonnage des instruments, ni l’identité de l’unité, ni ce qui s’est passé entre un essai raté et le tirage final. La supervision rattache les valeurs mesurées aux numéros de série exacts de votre commande, consigne le montage d’essai et les références d’étalonnage, et capte les écarts pendant que le transformateur est encore sur la plateforme d’essais — au moment où la correction coûte le moins.
Que se passe-t-il si le transformateur échoue à un essai supervisé ?
L’échec est consigné comme non-conformité avec les valeurs mesurées, la limite d’acceptation applicable et la réponse du fournisseur. Le fournisseur propose reprise, réparation ou nouvel essai ; le nouvel essai est supervisé selon les mêmes critères. Les échecs majeurs justifient normalement une recommandation de mise en attente. Sur une commande contractée directement par l’acheteur, celui-ci prend la décision de libération selon son contrat. Lorsque Sinospect fournit l’équipement, Sinospect consigne une disposition de contrôle qualité fournisseur ; l’acceptation par l’acheteur et toute conséquence sur le paiement ou l’expédition suivent le contrat signé.
Sinospect supervise-t-il aussi la mesure des décharges partielles sur transformateurs ?
Oui, lorsque la DP est spécifiée pour les unités commandées. Sur une commande contractée directement par l’acheteur, le témoin indépendant couvre l’étalonnage, le bruit de fond, la séquence de tension et le niveau de DP face à la limite applicable. Lorsque Sinospect fournit l’équipement, ces vérifications relèvent du contrôle qualité fournisseur et tout témoin indépendant ou organisme accrédité requis reste distinct. Sinospect ne vend pas d’instruments de mesure de DP.
Quand réserver la FAT par rapport au planning de production ?
Dès que le fournisseur peut annoncer une date réaliste de disponibilité aux essais — idéalement quand la partie active est assemblée et la mise en cuve planifiée. Réserver tôt permet au contrôle de préparation de détecter accessoires manquants, documentation incomplète ou plateforme indisponible avant le déplacement, et non le jour même. Envoyez le périmètre de la commande et la fenêtre de disponibilité prévue ; Sinospect accuse réception sous un jour ouvré puis, lorsque le dossier est suffisant, transmet le périmètre écrit initial et le devis sous deux jours ouvrés.
08 · Pour démarrer
Quoi envoyer — commencez avec ce que vous avez
Un plan d’essais complet aide mais n’est pas bloquant. La spécification d’achat suffit en général pour que Sinospect propose le périmètre de supervision et confirme la faisabilité.
Spécification d’achat ou fiche technique
Caractéristiques, groupe de couplage, pertes, et les normes d’achat des transformateurs.
Protocole FAT convenu, s’il existe
Le plan d’essais du fabricant ou le vôtre — sinon Sinospect propose le périmètre à partir de la spécification.
Bon de commande et coordonnées du fabricant
Ce qui a été commandé, le nombre d’unités et l’emplacement de la plateforme, pour organiser la visite.
Exigences d’essais spéciaux
Limites de DP, essai d’échauffement, niveau sonore ou autres essais contractuels qui conditionnent l’acceptation.
Fenêtre de disponibilité prévue
Quand le fabricant prévoit les unités prêtes, pour réserver la supervision avant la pression d’expédition.
Des informations partielles conviennent. Sinospect confirme ce qui est exploitable, ce qui manque et ce que cela change, avant tout engagement.
Définissez le modèle de supervision de votre FAT transformateur
Envoyez la spécification, le fabricant et la fenêtre d’essais prévue. Sur une commande contractée directement par l’acheteur, Sinospect peut proposer un témoin indépendant côté Chine. Lorsque Sinospect fournit l’équipement, ce même travail relève du contrôle qualité fournisseur et tout témoin indépendant ou organisme accrédité requis reste distinct. Sinospect accuse réception sous un jour ouvré. Lorsque le dossier est suffisant, la première évaluation écrite suit sous deux jours ouvrés avec le périmètre proposé, un devis et la première date d’intervention possible — ou explique franchement si un contrôle plus léger convient mieux à la commande.
